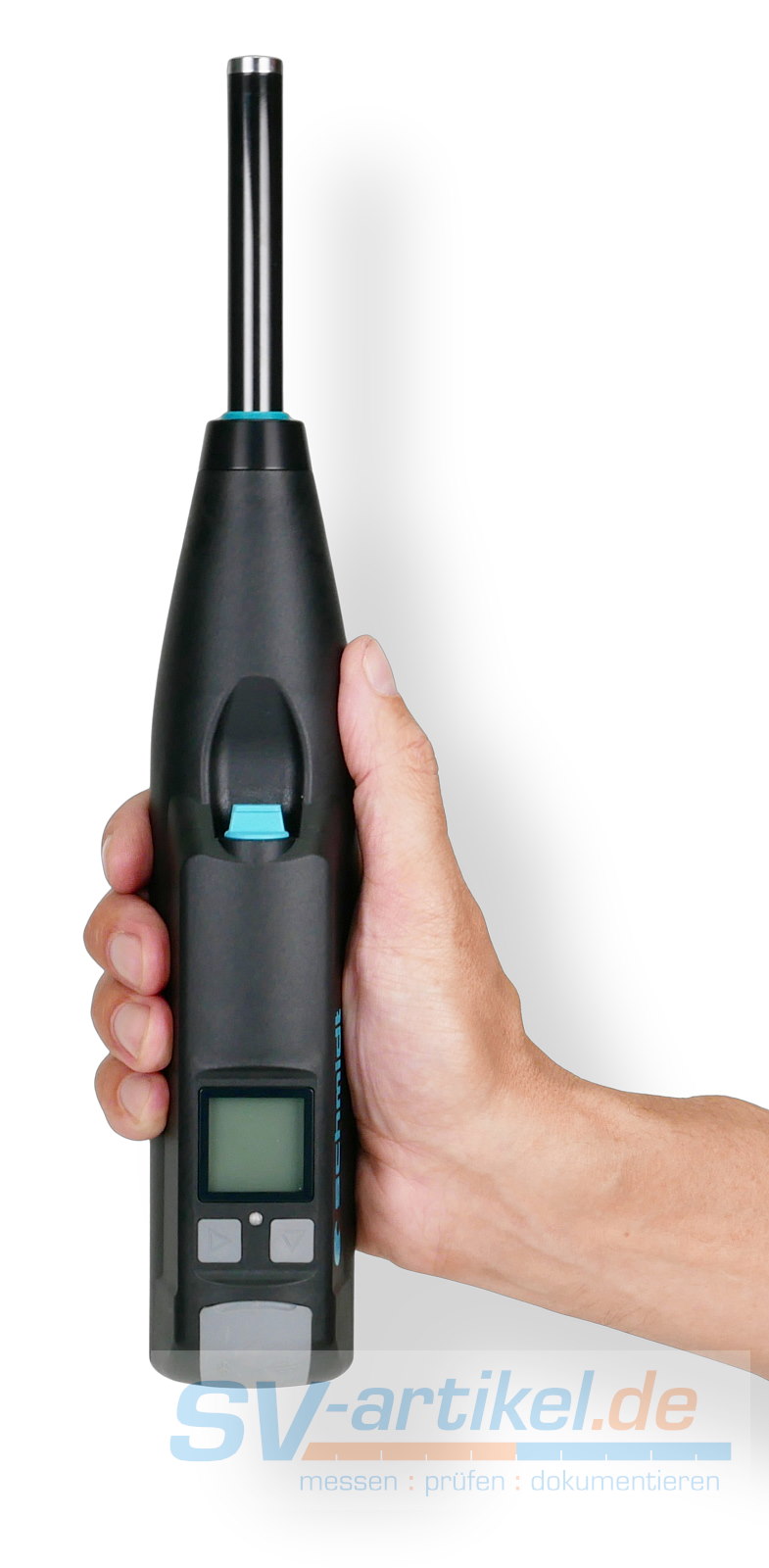

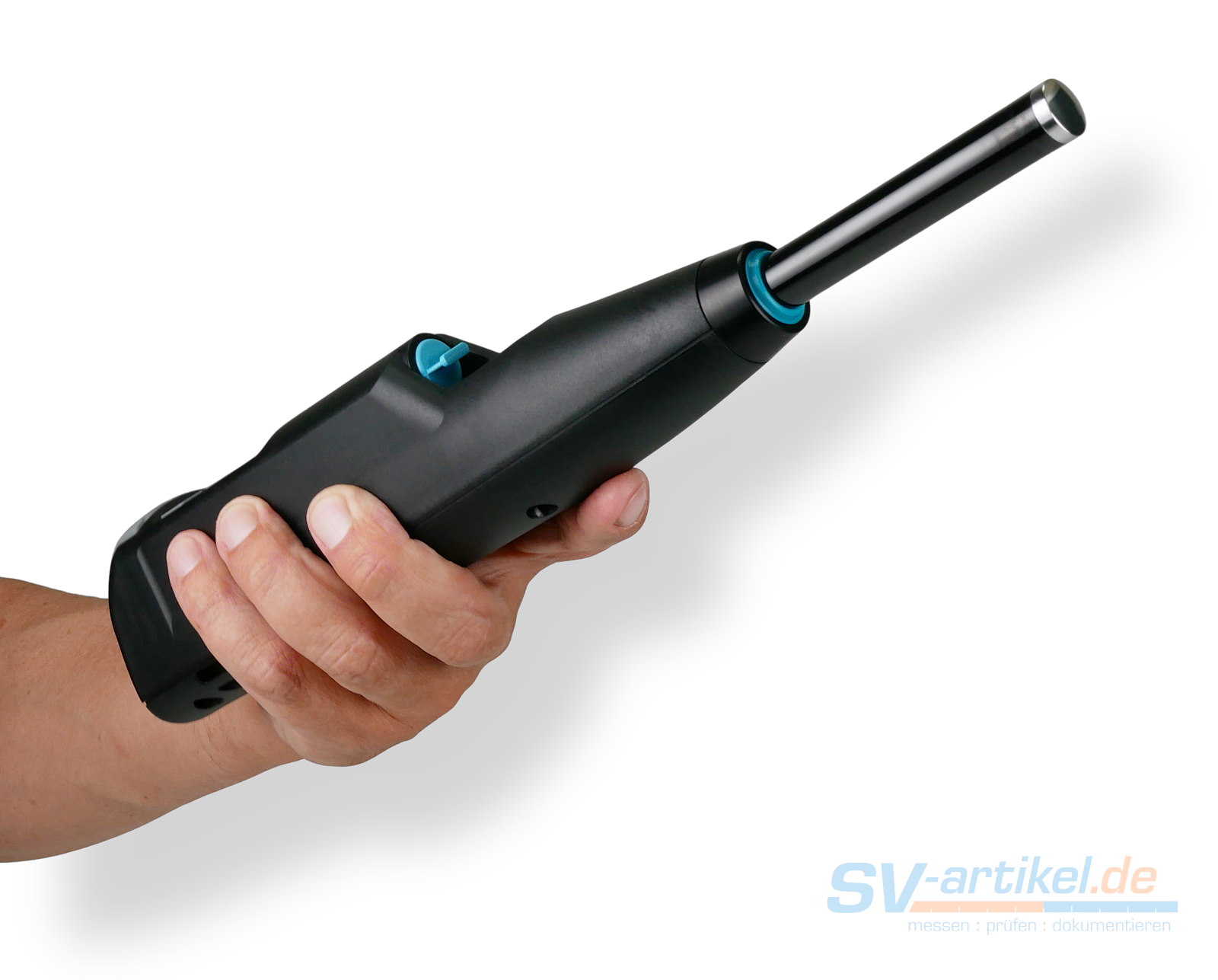

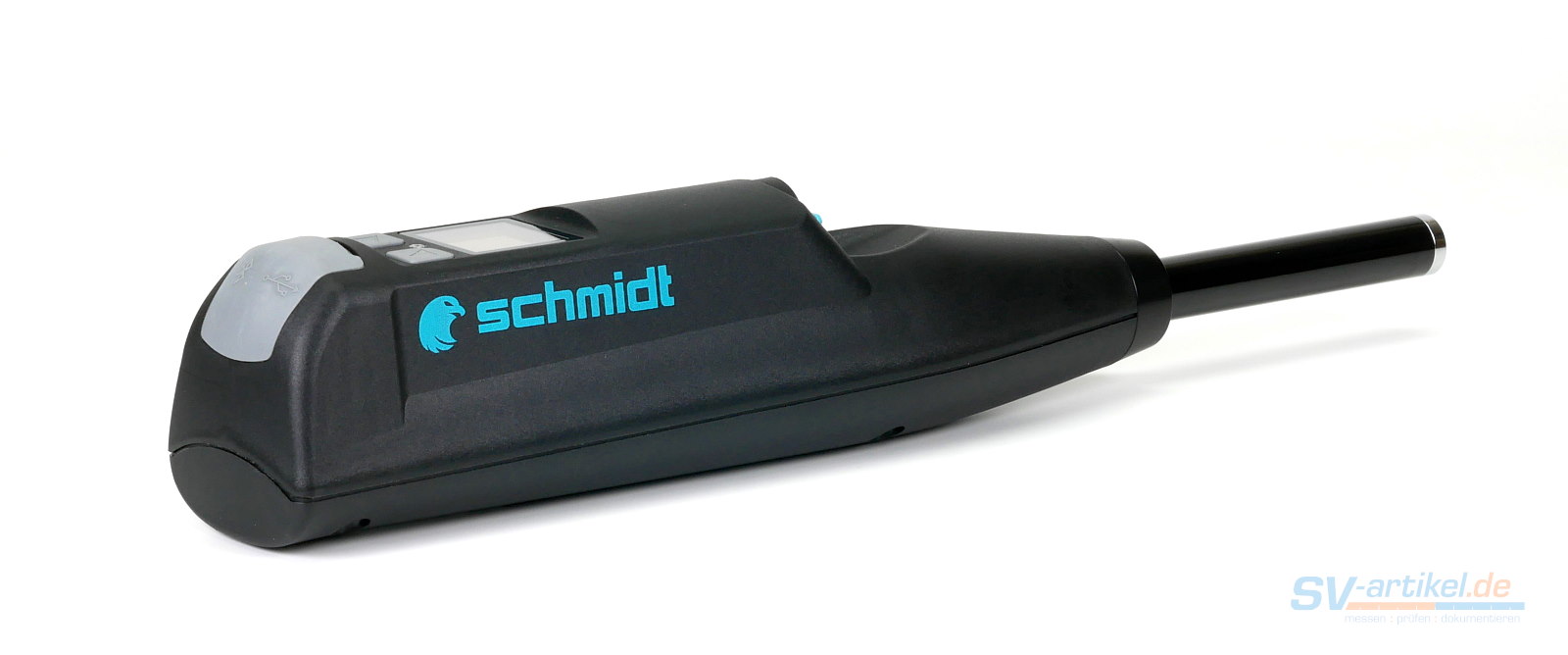

Silver Schmidt OS 8200 – digitaler Betonprüfhammer von Screening Eagle
Der Silver Schmidt OS 8200 von Screening Eagle, vormals Proceq, ist ein digitaler Betonprüfhammer zur schnellen Abschätzung der Betondruckfestigkeit und zur Beurteilung der Gleichmäßigkeit von Beton. Er ist der Nachfolger vom bewährten Silverschmidt Betonprüfhammer PC. Die optische Messtechnologie, die winkelunabhängige Prüfung sowie die komfortable Dokumentation per App machen ihn zum leistungsfähigen Werkzeug für Sachverständige, Ingenieurbüros, Prüfinstitute und die Qualitätssicherung.
Präzise Betonprüfung mit digitaler Auswertung
Der Silver Schmidt OS 8200 verbindet die bewährte Prüftechnik von Proceq mit dem digitalen Workflow von Screening Eagle. Das Gerät arbeitet mit der optischen Ermittlung des Rückprallgeschwindigkeitsquotienten und ermöglicht dadurch eine präzise, vom Schlagwinkel unabhängige Messung.
Die Messwerte werden direkt auf dem beleuchteten Display angezeigt und im Gerät gespeichert, sowie auch direkt in der App auf dem Smartphone. Dort lassen sich die gemessenen Werte in der Original Schmidt Live App weiterverarbeiten.
Messen, dokumentieren und Berichte erstellen
Die App unterstützt den gesamten Prüfablauf. Messreihen können mit Standortdaten, Fotos, Sprachaufzeichnungen und Textnotizen ergänzt werden. Dadurch bleiben Prüfstellen und Messergebnisse auch bei umfangreichen Projekten eindeutig nachvollziehbar.
Einzelne Messreihen und komplette Prüfbereiche lassen sich als PDF- oder CSV-Bericht ausgeben. Zusätzlich stehen Auswertungen zur Gleichmäßigkeit sowie Berichte zur charakteristischen Festigkeit nach EN 13791 zur Verfügung. Die Cloud-Synchronisierung ermöglicht den Zugriff auf gespeicherte Daten von unterschiedlichen Arbeitsplätzen aus.
Normgerechte Auswertung
Der Silver Schmidt OS 8200 unterstützt verschiedene internationale Prüfstandards und Berechnungsverfahren:
- EN 12504-2
- ASTM C805
- JGJ-T23
- JSCE G504
- JIS A1155
- Berechnung des arithmetischen Mittelwertes
Neben den hinterlegten Referenzkurven können eigene Umwertungskurven verwendet werden. Korrekturen für Bauteilform und Karbonatisierung lassen sich ebenfalls berücksichtigen.
Effizient auf der Baustelle
Ein kompletter Prüfbereich kann laut Hersteller – abhängig von der jeweiligen Prüfaufgabe – in weniger als zehn Minuten beurteilt werden. Damit bietet der Betonprüfhammer eine schnelle Möglichkeit, größere Betonflächen zu untersuchen und Bereiche für weiterführende Prüfungen oder gezielte Bohrkernentnahmen einzugrenzen.
Ihre Vorteile auf einen Blick
- Schnelle Abschätzung der Betondruckfestigkeit
- Beurteilung der Gleichmäßigkeit von Beton
- Optische und vom Schlagwinkel unabhängige Messtechnologie
- Direkte Anzeige der Messwerte auf dem beleuchteten Display
- Bluetooth-Verbindung zu iOS- und Android-Geräten
- Dokumentation mit Fotos, Sprache, Text und Standortdaten
- PDF- und CSV-Berichte direkt aus der App
- Auswertung nach internationalen Prüfstandards
- Eigene Umwertungskurven und Korrekturfaktoren möglich
- Speicher für etwa 20.000 Einzelschläge
- Mehr als 20.000 Messungen mit einer AAA-Batterie
- Austauschbare und flugtaugliche Standardbatterie
Typische Anwendungsbereiche
- Bauwerksdiagnostik und Bestandsuntersuchungen
- Schadensbegutachtung an Betonbauteilen
- Qualitätskontrolle im Betonbau
- Prüfung der Gleichmäßigkeit von Betonflächen
- Eingrenzung auffälliger oder geschädigter Bereiche
- Vorbereitung gezielter Bohrkernentnahmen
- Prüfungen durch Sachverständige, Ingenieurbüros und Prüfinstitute
Mit dem Silver Schmidt OS 8200 erhalten Sie einen modernen Betonprüfhammer, der präzise Messtechnik, komfortable Bedienung und eine professionelle digitale Dokumentation miteinander verbindet. Die Kombination aus der langjährigen Erfahrung von Proceq und der vernetzten Prüftechnologie von Screening Eagle macht das Gerät zu einer effizienten Lösung für die professionelle Betonprüfung.
Hinweis: Smartphone oder Tablet sind nicht enthalten. Ein Bluetooth-Drucker ist optional beziehungsweise Bestandteil der entsprechenden Print-Ausführung. Der Pilzstößel für Frischbetonmessungen ist ausschließlich für Type L vorgesehen.
Lieferumfang:
- Silver Schmidt OS8200 Hammer
- wiederaufladbare AAA-Batterie
- Micro-USB-Kabel
- Schleifstein
- Tragriemen
- Dokumentation

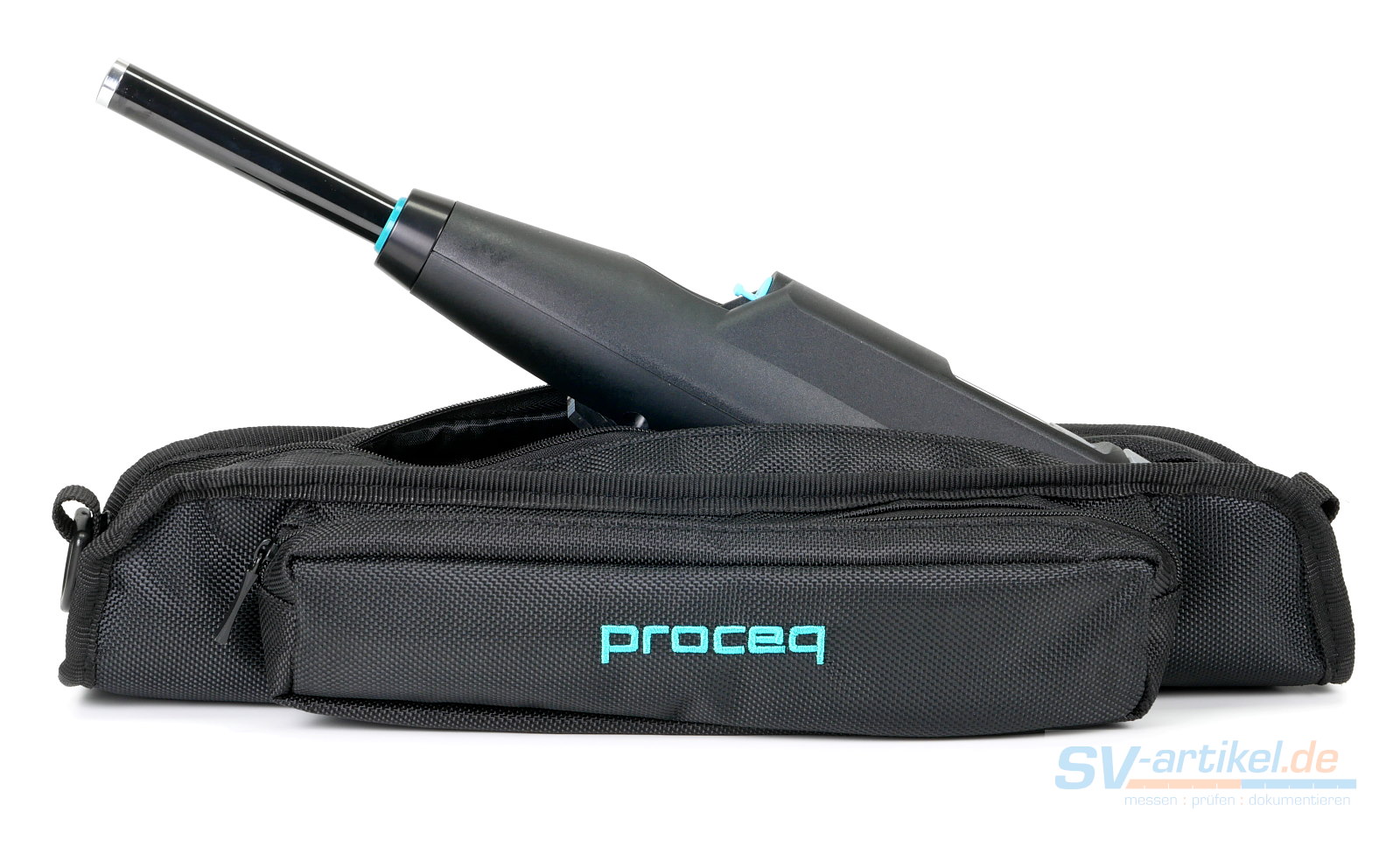

- Kanvastasche
- Koffer
- Drucker
- 3 Rollen Druckerpapier
Technische Daten
| Merkmal | Type N | Type L |
|---|---|---|
| Normal- und hochfester Beton | 10–100 MPa | 10–100 MPa |
| Ultrahochfester Beton (UHPC) | bis 120 MPa | – |
| Frischer Beton mit Pilzstößel | – | 5–30 MPa |
| Schlagenergie | 2,207 Nm | 0,735 Nm |
| Gerätegewicht | 1,08 kg | 0,84 kg |
Weitere technische Eigenschaften:
- Messprinzip: Optical Rebound Velocity Quotient
- Schlagwinkel: unabhängig
- Display: 100 × 100 Pixel, beleuchtet
- Speicher: ca. 20.000 Einzelschläge
- Messungen je Serie: maximal 70
- Schnittstelle: Bluetooth 4.0 Low Energy
- Einheiten: N/mm², MPa, psi und kg/cm²
- Formkorrekturen: Würfel, 2:1-Zylinder, 1:1-Bohrkern und benutzerdefiniert
- Stromversorgung: eine austauschbare AAA-Batterie oder ein AAA-Akku
- Batterielaufzeit: mehr als 20.000 Einzelschläge
- Betriebstemperatur: 0 bis 50 °C
- Zulässige Luftfeuchtigkeit: unter 95 %, nicht kondensierend
- Lagertemperatur: −10 bis 70 °C
Unterschied Screening Eagle (Proceq) OS-8000 und OS-8200
Der entscheidende Unterschied: Der OS8000 ist ein klassischer R-Wert-Hammer mit digitaler Auswertung, während der OS8200 optisch den Q-Wert ermittelt. Die App- und Dokumentationsfunktionen sind dagegen weitgehend identisch.
| Merkmal | Original Schmidt OS8000 | Silver Schmidt OS8200 |
|---|---|---|
| Produktfamilie | Original Schmidt | Silver Schmidt |
| Messwert |
Klassischer Rückprallwert R | Optisch bestimmter Rückprallwert Q |
| Messprinzip |
Mechanische Ermittlung des Rückpralls mit digitaler Erfassung | Optische Messung des Verhältnisses von Aufprall- und Rückprallgeschwindigkeit |
| Einfluss des Schlagwinkels |
Grundsätzlich winkelabhängig; automatische Winkelkorrektur durch das Gerät | Von Natur aus winkelunabhängig; keine Korrektur erforderlich |
| Messgenauigkeit |
Bewährte R-Wert-Technik mit automatischer Auswertung | Höhere Messsicherheit und geringere Winkelabhängigkeit durch optische Q-Wert-Technik |
| Anzeige |
Mechanische Rückprallskala plus beleuchtetes Digitaldisplay | Beleuchtetes Digitaldisplay |
| Verwendung ohne Batterie |
Analoge Ablesung weiterhin möglich | Elektronische Anzeige und Messwerterfassung benötigen eine Batterie |
| Typischer Festigkeitsbereich |
Etwa 10 bis über 100 N/mm², abhängig von Ausführung und Umwertungskurve | Normal- und hochfester Beton 10–100 MPa; Type N für UHPC bis 120 MPa |
| Niedrige Frühfestigkeiten | Kein Pilzstößel verwendbar | Type L mit optionalem Pilzstößel ab etwa 5 MPa |
| Ausführungen | Type N und Type L sowie Print-Ausführungen | Type N und Type L sowie Print-Ausführungen |
| Schlagenergie Type N | 2,207 Nm | 2,207 Nm |
| Schlagenergie Type L | 0,735 Nm | 0,735 Nm |
| Interner Speicher | Mehr als 20.000 Einzelschläge | Ca. 20.000 Einzelschläge |
| Bluetooth und App | Ja | Ja |
| Berichte | PDF, CSV, Prüfbereiche, Gleichmäßigkeit und EN 13791 | PDF, CSV, Prüfbereiche, Gleichmäßigkeit und EN 13791 |
| Dokumentation | Fotos, Sprache, Text und Geolokalisierung über die App | Fotos, Sprache, Text und Geolokalisierung über die App |
| Prüfstandards | EN 12504-2, ASTM C805, JGJ-T23, JSCE und JIS | EN 12504-2, ASTM C805, JGJ-T23, JSCE und JIS |
| Stromversorgung | Austauschbare AAA-Batterie oder AAA-Akku | Austauschbare AAA-Batterie oder AAA-Akku |
| Prüfamboss | Spezieller Amboss für OS8000 erforderlich | Spezieller Amboss für OS8200 erforderlich; nicht mit dem OS8000-Amboss identisch |
| Hauptvorteil | Direkte Vergleichbarkeit mit traditionellen Schmidt-R-Werten und analoge Rückfallebene | Modernere Messtechnologie, echte Winkelunabhängigkeit und größerer Anwendungsbereich |
Kurz gesagt: Der OS8200 ist nicht einfach nur ein neuerer OS8000. Beide besitzen Speicher, Bluetooth, App und Berichtsfunktionen. Der wesentliche Mehrwert des Silver Schmidt OS8200 liegt in der optischen Q-Wert-Messung, der echten Winkelunabhängigkeit und dem erweiterten Einsatzbereich. Der Original Schmidt OS8000 ist besonders interessant, wenn klassische R-Werte und die zusätzliche mechanische Skala gefragt sind.
